Установка кабеля Hemstedt BR-IM
Подробнее со всеми этапами монтажных работ по установке кабельного тёплого пола Вы можете ознакомиться в статье «Монтаж кабеля Hemstedt BR-IM на лоджии».
Электрический нагревательный кабель Hemstedt BR-IM используется как для основного (и единственного) источника обогрева тёплым полом, так и для дополнительного (в дополнение к другому источнику обогрева) подогрева пола.
Перед монтажом греющего кабеля надо подготовить поверхность пола. Возможные варианты:
- на бетонное основание пола укладывается фольгированная теплоизоляция типа Пенофол (подходит для всех внутренних помещений с имеющимся другим источником обогрева, например, батарея центрального отопления)
- на бетонное основание пола никакая теплоизоляция не укладывается, греющий кабель монтируется прямо на бетон (подходит для внутренних помещений с тёплым помещением этажом ниже)
- на любое основание пола укладывается жесткая теплоизоляция Пеноплекс и заливается промежуточная стяжка (рекомендуемый вариант для основного обогрева закрытых лоджий, балконов, загородных домов)
После подготовки поверхности пола на дюбель-гвозди прикрепляется монтажная лента. Обратите внимание, если в полу проложены коммуникации (провода, трубы), то есть очень большая вероятность повредить их при сверлении пола, в этом случае в качестве тёплого пола можно использовать тонкий нагревательный мат Hemstedt DH, DH-Z.

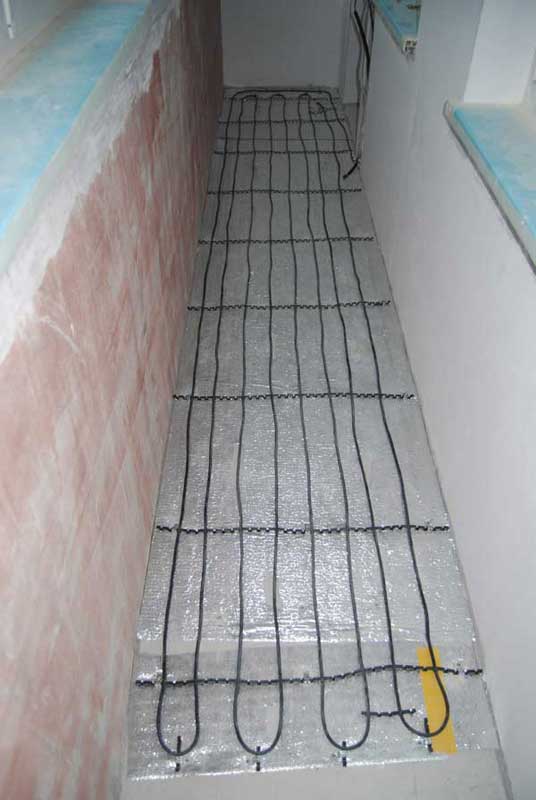

Далее на монтажную ленту змейкой закрепляется нагревательный кабель Hemstedt BR-IM с шагом 8 — 15 см (расстояние между соседними витками кабеля). Перед началом раскладки кабеля нагревательную жилу желательно прозвонить омметром, сверить полученный результат с паспортными данными, и протестировать сопротивление изоляции.
«Холодный» провод должен лежать в полу и потом подниматься по стене к месту установки регулятора температуры пола. Для того, чтобы «холодный» провод не мешал отделке стены, его убирают в штробу. В эту же штробу укладывается гофротрубка с датчиком температуры пола.
Подключение должен производить квалифицированный электрик с допуском по электробезопасности не ниже 3-й группы для электроустановок до 1000 вольт в качестве ремонтного или оперативно-ремонтного персонала. Электрики подтверждают группу каждый год.
Перед подключением терморегулятора нагревательный кабель желательно ещё раз прозвонить и замерить сопротивление изоляции, а также сделать это ещё раз после заливки стяжки.
Подключение нагревательного кабеля и датчика температуры пола к регулятору производится согласно схеме, указанной в инструкции к этому регулятору. Далее подводится питающий провод 220 вольт (от ближайшей розетки или от распределительного щита), перед подключением питающий провод надо ОБЯЗАТЕЛЬНО ОБЕСТОЧИТЬ!
После заливки стяжки включать тёплый пол можно не ранее, чем через 28 суток (согласно СНиП)! За это время влага из стяжки испаряется, стяжка становится сухой и прочной. Если тёплый пол включить ранее положенного срока, то при ее нагреве от электрического греющего кабеля она (стяжка) начнет высыхать неравномерно и потрескается.
Пользоваться электрическим тёплым полом Hemstedt можно через месяц без каких-либо ограничений!
Советуем заглянуть также на другую страницу с инструкцией по монтажу тонкого тёплого пола Hemstedt на минимате в слой плиточного клея.
