Греющие кабели Hemstedt для открытых уличных площадок
Резистивные нагревательные кабели серии BHF-IM изготовлены на основе нагревательного кабеля специальной коаксиальной конструкции. Безмуфтовая технология Hem-System позволяет получить монолитные бесшовные изоляционные оболочки в месте соединения электрического и нагревательного проводников. А это гарантирует абсолютную водонепроницаемость, и поэтому максимальную надежность.
Основная проблема нагревательных секций традиционных производителей состоит в слабом качестве герметизации места соединения нагревательного и электрического проводников. В процессе эксплуатации такого кабеля муфта впитывает влагу, контакты токоподводящего и нагревательного проводов окисляются, тем самым разрывая электрическую цепь, т.е. нагревательный кабель становится не работоспособным.
Технологическое преимущество компании Hemstedt позволяет изготавливать нагревательные секции на основе кабелей различных конструктивов с бесшовными внутренними и внешними изоляционными оболочками. Качество бесшовных изоляционных оболочек значительно выше (по сравнению с прошитым полиэтиленом и др. прошитыми изоляторами), поскольку на 100% препятствует попаданию внутрь кабеля разрушительной влаги.
Системы антиобледения и снеготаяния Hemstedt
Нагревательные кабели серии BHF-IM предназначены для поддержания плюсовой температуры на поверхности открытых уличных площадок для препятствия скоплению снега и образованию наледи на обогреваемых участках.
За счёт поддержания положительной температуры на обогреваемой поверхности происходит стаивание снега и льда, что избавляет от необходимости механической уборки или применения соли, песка или химических реагентов. Декоративное покрытие при этом остается целым и не разрушается.
Система обогрева уличных площадок Hemstedt BHF-IM поможет защитить от снега и льда такие объекты, как:
- ступени
- крыльцо
- дорожки и тротуары
- подъездные дорожки к гаражам
- автостоянки
- пандусы
- мосты
- пешеходные переходы
Антиобледенительные нагревательные кабели Hemstedt устанавливаются только на тех участках открытых площадок, где планируется производить обогрев. Нагревательный кабель кладут на бетон, песок, гравий или старый асфальт, в выбранном для защиты от снега и льда месте. Затем засыпают кабель песком или заливают бетоном, а сверху укладывают дорожное покрытие. Это может быть асфальт, мрамор, природный или искусственный камень, бетон, тротуарная плитка, гранит, древесина, пластиковая решетка, и т.д.
Нагревательные кабели BHF-IM
Нагревательные кабели BHF-IM используются для обогрева открытых пешеходных дорожек, ступеней, подъездных путей, пандусов, открытых балконов и др. открытых площадок.
Безмуфтовое соединение нагревательного и токоподводящего проводника, а также бесшовные изоляционные оболочки позволят системе антиобледенения и снеготаяния Hemstedt BHF-IM прослужить значительно дольше аналогичных систем.
Двужильная конструкция нагревательного кабеля (вторая жила токонесущая, не нагревательная) делает процесс монтажа и подключения значительно более удобным.
Длина «холодного» провода составляет 7м, что во многих случаях также упрощает подключение кабеля к шкафу управления или терморегулятору.

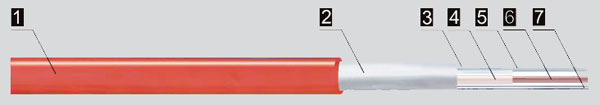

Конструкция нагревательного кабеля BHF-IM
- Внешняя изоляция PVC
- Алюминиевый экран
- Изоляция нагревательного проводника (PE)
- Изоляция электрического проводника (PE)
- Нагревательный проводник
- Электрический (обратный) проводник
- Проводник алюминиевого экрана
Технические характеристики нагревательного кабеля BHF-IM
Таблица №1
Наименование / Длина / Мощность, Ватт при Uпит 230В | Артикул № |
Hemstedt BHF-IM / 30,45м / 837Вт | 37731-30,45 |
Hemstedt BHF-IM / 38,10м / 1068Вт | 37731-38,10 |
Hemstedt BHF-IM / 48,29м / 1350Вт | 37731-48,29 |
Hemstedt BHF-IM / 59,34м / 1647Вт | 37731-59,34 |
Hemstedt BHF-IM / 68,69м / 1905Вт | 37731-68,69 |
Hemstedt BHF-IM / 87,38м / 2430Вт | 37731-87,38 |
Нагревательный кабель BHF-IM поставляется в виде готовых нагревательных секций, представляющих собой соединенные в единое изделие нагревательный кабель (длина согласно таблице №1) и электрический холодный проводник длиной 4 метров. Рекомендуется к использованию на сравнительно небольших открытых площадках, пешеходных дорожках, в коттеджах.
Таблица №2
Мощность | 27 Вт м.п. |
Напряжение питания | 220 — 230 вольт |
Максимальная температура | 65 °С |
Минимальная температура монтажа | 5 °С |
Диаметр кабеля | 7мм |
Наименьший радиус изгиба | 5 х диаметр кабеля |
Электрический (холодный) проводник | 4,00 м |
Соединение электрического и нагревательного проводников | HEM-SYSTEM* |
* Технология HEM-SYSTEM исключает применение термоусаживающих трубок и позволяет получать бесшовные изоляционные оболочки по всей длине нагревательной секции, что гарантирует их абсолютную водонепроницаемость.
